いつもの病気によりメモリー探してネットを徘徊していたら、1'sで気になるモノを発見。

Winchip WRBD32133C9U-4GX2
スペック:DDR3-2000 9-9-9-24 4GBx2

スペックを見る限りでは、まさかのELPIDA 2Gbit 高クロック選別品かと思ったのですが、型番を見るとRobustシリーズのDDR3-2133 CL9 4GBx2と見受けられます。
ところが、公式HPを参照しても、DDR3-2000 CL9 4GBx2の存在は確認できてもDDR3-2133は見当たりません。
型番でググっても1'sの商品情報が引っかかるのみ。

どちらに転んでも、念願のELPIDAが割と期待できるので、取り寄せてみました。

当初1ヶ月掛かると言われてましたが、2週間程度で着弾。

さて結果は…

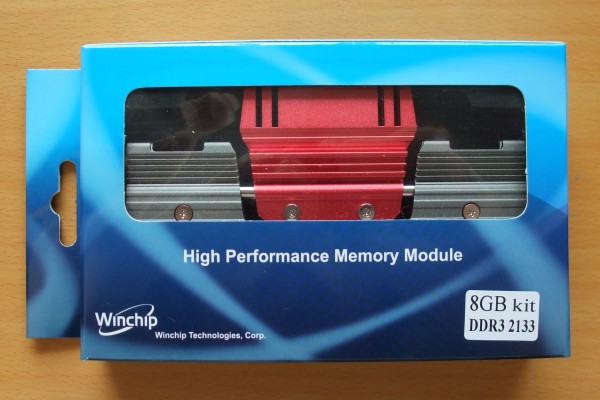

DDR3-2133 4GBx2キタコレ!
しかし、箱にもステッカーにも、これ以上の情報はありません。型番すら。

取り付けてXMP適用してみると…

DDR3-2133 10-10-10-30

ぇー…んじゃ命名方法からしたらWRBD32133C10U-4GX2が正しい型番でしょう。
モジュール固有の型番はDFC4GBIILK21A00E。
SPD情報でも2133C10という文字が見て取れます。

1'sにこの旨伝えて商品ページ修正を依頼し、担当に伝えて修正しますとの返答が来たのですけど、
↓このように修正されました。
http://www.1-s.jp/products/detail/43658
おいおい、同じ製品の注文すら出来なくなったじゃないかw


ちなみにチップは


サイズからしてELPIDA EDJ2108DEBGではないかと思われます。

どの程度回せるか、まだテスト中ですが、大雑把に7-8-8-19でDDR3-1900程度、8-9-9-21でDDR3-2100程度といったところです。2400でもmemtestが回ります。かなりイイ感じ。
データが揃い次第conecoに投げ込む予定。

先日、ほぼ同価格で買ったSniper涙目w

拍手[2回]

PR

今度はCorsair以外で、主な流通メーカーの殻割り情報を適当に。
収拾がつかなくなることは目に見えてるので、更新は気紛れに。

無銘は恐らくELPIDA。
1GbはBBSE、2GbはBCSEが多いのかな?



A-DATA

DDR3-1333 9-9-9-24 4GBx1
AD3U1333C4G9-B
Hynix H5TQ2G83AFR-H9C

DDR3-1600 9-9-9-24 2GBx3
XPG Gaming
AX3U1600GB2G9-3G
PSC XEE283A3G-A

DDR3-1866 8-8-8-24 2GBx2
XPG Plus v2.0
AX3U1866PB2G8-DP2
ELPIDA BASE-MNH-E HYPER

DDR3-1866 8-8-8-24 2GBx3
XPG Plus v2.0
AX3U1866PB2G8-TP2
ELPIDA BASE-MGH-E HYPER
ELPIDA BASE-MNH-E HYPER

DDR3-2000 9-9-9-24 2GBx3
XPG Gaming
AX3U2000GB2G9-3G
PSC XEE218A3G-A

DDR3-2000 9-9-9-24 2GBx2
XPG Gaming v2.0
AX3U2000GB2G9-DG2
ELPIDA BBSE-DJ-F

DDR3-2000 9-9-9-24 2GBx3
XPG Gaming v2.0
AX3U2000GB2G9-TG2
PSC XEY627A3G-A

DDR3-2000 9-9-9-24 2GBx3
X series
AX3U2000XB2G9-3X
ELPIDA BASE-MGH-E HYPER

DDR3-2000 9-9-9-24 2GBx2
X series
AX3U2000XB2G9-EF
ELPIDA BBSE-DJ-F


GeIL

DDR3-1600 7-7-7-24 1.6V 2GBx2
Black Dragon
GB34GB1600C7DC
PSC XDY667A3G-A

DDR3-1600 7-7-7-24 1.6V 2GBx4
Black Dragon
GB38GB1600C7QC
 E912A8B09409
 E915A8B0940H
 E918A8B0940H

DDR3-1600 8-8-8-28 1.6V 2GBx2
Black Dragon
GB34GB1600C8DC
PSC XDT653A3G-A

DDR3-2000 6-9-6-24 2GBx2
EVO TWO
GET34GB2000C6DC
PSC

DDR3-2000 9-9-9-28 2GBx3
Black Dragon
GB36GB2000C9TC
 E912A8B09409

DDR3-2133 9-9-9-28 2GBx2
Ultra series
GU34GB2133C9DC
 E918A8B0940C

DDR3-2133 9-9-9-28 2GBx2
Black Dragon
GB34GB2133C9DC
 E918A8B0940L

DDR3-2500 9-11-9-30 2GBx2
EVO TWO
GET34GB2500C9DC
PSC


G.Skill

DDR3-1600 9-9-9-24 1.25V 4GBx2
F3-12800CL9D-8GBSR2
Sniper LV
PSC RHK843B3G-P

DDR3-1600 7-8-7-24 1.6V 4GBx2
F3-12800CL7D-8GBSR
Sniper
Hynix H5TQ2G83BFR-H9C

DDR3-1600 7-8-7-24 1.6V 4GBx2
F3-12800CL7D-8GBXH
Ripjaws X
Hynix H5TQ2G83BFR-H9C

DDR3-1600 9-9-9-24 1.5V 4GBx3
F3-12800CL9T-12GBRL
Ripjaws
Hynix H5TQ2G83BFR-H9C
 E952V8AD941X

DDR3-2000 8-9-8-24 4GBx2
F3-16000CL8D-8GBTDD
Trident
 E952V8AD941X

DDR3-1333 7-7-7-21 1.35V 2GBx2
F3-10666CL7D-4GBECO
ECO series
PSC XDZ178A3G-A

DDR3-1600 6-8-6-24 1.6V 2GBx2
F3-12800CL6D-4GBPI
π series
PSC XFC027A3G-U

DDR3-1600 7-7-7-24 2GBx2
F3-12800CL7D-4GBRH
Ripjaws
 E915A8BR940A

DDR3-1600 7-8-7-24 1.35V 2GBx2
F3-12800CL7D-4GBECO
ECO series
ELPIDA BBSE-DJ-F
PSC XDX028A3G-A

DDR3-1600 8-8-8-24 1.35V 2GBx2
F3-12800CL8D-4GBECO
ECO series
ELPIDA BBSE-DJ-F

DDR3-1600 8-8-8-24 1.5V 2GBx2
F3-12800CL8D-4GBXM
Ripjaws X
PSC TGV999A3G-P

DDR3-2000 7-9-7-24 2GBx2
F3-16000CL7D-4GBFLS
Flare
PSC XED625A3G-U
PSC XEE773A3G-U

DDR3-2000 8-8-8-21 2GBx3
F3-16000CL8T-6GBPS
Perfect Storm
ELPIDA BASE-MGH-E HYPER
ELPIDA BASE-MNH-E HYPER
ELPIDA BBSE-DJ-F

DDR3-2000 9-9-9-24 2GBx2
F3-16000CL9D-4GBRH
Ripjaws
ELPIDA BBSE-DJ-F

DDR3-2000 9-9-9-24 2GBx3
F3-16000CL9T-6GBTD
Trident
ELPIDA BBSE-DJ-F

DDR3-2133 8-9-8-24 1.65V 2GBx2
F3-17000CL8D-4GBXMD
Ripjaws X
ELPIDA BBSE-DJ-F
 E904A8BR9401

DDR3-2133 9-9-9-24 2GBx2
F3-17066CL9D-4GBTDS
Trident
PSC

DDR3-2133 9-10-9-28 2GBx2
F3-17000CL9D-4GBXMD
Ripjaws X
PSC XFG807A3G-A

DDR3-2133 9-11-9-28 2GBx2
F3-17000CL9D-4GBXL
Ripjaws X
PSC TGY560A3G-P&THE067A3G-P(混載)
PSC THS668A3G-U

DDR3-2200 7-10-10-27 2GBx2
F3-17600CL7D-4GBXHD
Ripjaws X
PSC XFG224A3G-A

DDR3-2200 7-10-10-28 2GBx2
F3-17600CL7D-4GBPIS
π series
PSC XDT753A3G-A

DDR3-2200 8-8-8-24 2GBx2
F3-17600CL8D-4GBPS
Perfect Storm
ELPIDA BASE-MGH-E HYPER
ELPIDA BASE-MNH-E HYPER

DDR3-2300 8-11-8-28 2GBx2
F3-18400CL8D-4GBPIS
π series
PSC XED889A3G-A

DDR3-2400 9-11-9-28 2GBx2
F3-19200CL9D-4GBPIS
π series
PSC XDX014A3G-A



Kingston

DDR3-1600 9-9-9-27 4GBx2
KHX1600C9D3X2K2/8GX
HyperX Grey
ELPIDA J2108BCBG-DJ-F

DDR3-1600 9-9-9-27 4GBx3
KHX1600C9D3K3/12GX
HyperX
Hynix H5TQ2GB83AFR

DDR3-1600 9-9-9-24 1.35V 2GBx2
KHX1600C9D3LK2/4GX
HyperX LoVo
ELPIDA BDSE-DJ-F

DDR3-1866 9-9-9-24 1.35V 2GBx2
KHX1866C9D3LK2/4GX
HyperX LoVo
ELPIDA BASE-MGH-E HYPER

DDR3-2000 8-8-8-24 2GBx3
KHX2000C8D3T1K3/6GX
HyperX T1
ELPIDA BASE-MGH-E HYPER
ELPIDA BASE-MNH-E HYPER

DDR3-2000 9-10-9-27 2GBx3
KHX2000C9D3T1K3/6GX
HyperX T1
ELPIDA BBSE-DJ-F

DDR3-2000 9-11-9-27 2GBx3
KHX2000C9AD3T1FK3/6GX
HyperX T1
ELPIDA BDBG-DJ-F

DDR3-2133 8-8-8-24 2GBx2
KHX2133C8D3T1K2/4GX
HyperX T1
ELPIDA BASE-MGH-E HYPER

DDR3-2133 9-11-9-27 2GBx2
KHX2133C9AD3X2K2/4GX
HyperX Grey
ELPIDA BDBG-DJ-F

DDR3-2133 9-11-9-30 2GBx2
KHX2133C9AD3W1K2/4GX
HyperX H2O
ELPIDA BDBG-DJ-F

DDR3-2250 9-11-9-27 2GBx2
KHX2250C9D3T1K2/4GX
HyperX T1
ELPIDA BDBG-DJ-F

DDR3-2250 9-11-9-27 2GBx3
KHX2250C9D3T1FK3/6GX
HyperX T1
ELPIDA BDBG-DJ-F

DDR3-2333 9-11-9-27 2GBx3
KHX2333C9D3T1FK3/6GX
HyperX T1
ELPIDA BDBG-DJ-F



Patriot

DDR3-1600 9-9-9-24 1.5V 4GBx2
PSD38G1600K
Signature Line
 E038V8A0941X

DDR3-1600 9-9-9-24 4GBx2
PGV38G1600ELK
Sector 5
 U050V8CR9A3J

DDR3-2000 9-11-9-27 4GBx3
Viper Xtreme
Hynix H5TQ2GB83BFR

DDR3-2000 8-8-8-24 2GBx3
PV236G2000LLKB
Viper II
ELPIDA MNH-E HYPER

DDR3-2000 8-8-8-24 2GBx2
PVV34G2000LLKB
Sector 5
ELPIDA MGH-E HYPER

DDR3-2250 9-9-9-27 2GBx2
PVV34G2250LLK
Sector 5
ELPIDA MGH-E HYPER

拍手[21回]

メモリー側面のステッカー部分でチップメーカーを判別できます。

Ver1.x:Qimonda
Ver2.x:Elpida
Ver3.x:Micron
Ver4.x:Samsung
Ver5.x:Hynix
Ver6.x:Promos
Ver7.x:PSC(Powerchip Semiconductor Corporation)
Ver8.x:Nanya
Ver9.x:Winbind A1-die

以下確認が取れたもののVer.を掲載。順次追加していく予定です。
但しTW~辺りの古いものは確認が取れてもスルー。
また、上記以外や異なるVerの具体的な情報があれば、教えて頂けると幸いです。


1Gb

CMX4GX3M2A1333C8 8-8-8-24 Ver2.3
CMX6GX3M3A1333C9 9-9-9-24 Ver3.1
CMX8GX3M4A1333C9 9-9-9-24
CMX8GX3M4B1333C9 9-9-9-24
CMD8GX3M4A1333C7 7-7-7-20 BEMP対応
CMX4GX3M2A1600C8 8-8-8-24 Ver3.1/7.1
CMX4GX3M2A1600C9 9-9-9-24 Ver2.3/3.2/5.2
CMX4GX3M2B1600C9 9-9-9-24
CMZ4GX3M2A1600C9 9-9-9-24
CMD4GX3M2A1600C8 8-8-8-24 Ver3.1
CMD4GX3M2B1600C8 8-8-8-24 Ver7.1 BEMP対応
CMP4GX3M2C1600C7 7-8-7-20 Ver7.1
CMP4GX3M2A1600C8 8-8-8-24 Ver3.1/7.1
CMP4GX3M2B1600C8 8-8-8-24 Ver7.1
CMP4GX3M2A1600C9 9-9-9-24 Ver3.1
CMT4GX3M2A1600C6 6-6-6-20 Ver2.1
CMT4GX3M2A1600C7 7-7-7-20
CMG4GX3M2A1600C6 6-6-6-16 Ver2.1
CMG4GX3M2A1600C7 7-7-7-20 Ver2.1/2.2
CMG4GX3M2B1600C7 7-7-7-20 BEMP対応
CMX6GX3M3A1600C9 9-9-9-24 Ver2.3A/9.1
CMZ6GX3M3A1600C8 8-8-8-24
CMZ6GX3M3A1600C9 9-9-9-24
CMP6GX3M3A1600C7 7-8-7-20 Ver7.1A
CMP6GX3M3A1600C8 8-8-8-24 Ver4.1A/7.1A
CMT6GX3M3A1600C6 6-6-6-20 Ver2.1
CMT6GX3M3A1600C7 7-7-7-20 Ver2.1/3.1A
CMG6GX3M3A1600C7 7-7-7-20 Ver2.2
CMX8GX3M4A1600C9 9-9-9-24 Ver2.3/8.1/9.1
CMD8GX3M4A1600C8 8-8-8-24 Ver3.1
CMP8GX3M4A1600C8 8-8-8-24
CMD12GX3M6A1600C8 8-8-8-24 Ver7.1
CMT4GX3M2A1866C9 9-9-9-24
CMG6GX3M3A1866C7 7-8-7-20 Ver2.1
CMT6GX3M3A1866C9 9-9-9-24 Ver7.1A
CMT8GX3M4A1866C9 9-9-9-24 Ver7.1
CMT12GX3M6A1866C9 9-9-9-24 Ver7.1A
CMX4GX3M2A2000C9 9-9-9-24 Ver7.1
CMX4GX3M2B2000C9 9-10-9-27 Ver7.1
CMT4GX3M2A2000C8 8-9-8-24 Ver7.1
CMG4GX3M2A2000C8 8-8-8-24 Ver2.1
CMX6GX3M3A2000C9 9-9-9-24 Ver7.1
CMX6GX3M3B2000C9 9-10-9-27 Ver7.1
CMZ6GX3M3A2000C10 10-10-10-27
CMT6GX3M3A2000C8 8-9-8-24 Ver7.1/7.1A
CMG6GX3M3A2000C8 8-8-8-24 Ver2.1
CMT4GX3M2A2133C9 9-10-9-27 Ver7.1

以下非一般流通品
CMG6GX3M3A2000C7 7-8-7-20 Ver2.1
CMGS2GX3M1A2200C8 8-8-8-24 Ver2.1
CMGTX1 DDR3-2400 9-11-9-27 Ver7.1
CMGTX2 DDR3-2250 8-8-8-24 Ver2.1
CMGTX3 DDR3-2400 9-11-9-27 Ver7.1A
CMGTX4 DDR3-2533 9-11-10-30 Ver7.1
CMGTX6 DDR3-2625 9-11-9-30 Ver7.1


2Gb

CMX4GX3M1A1333C9 9-9-9-24 Ver8.11
CMX8GX3M2A1333C9 9-9-9-24 Ver2.12/3.13/5.11/8.11
CMP8GX3M2B1333C9 9-9-9-24
CMX12GX3M3A1333C9 9-9-9-24
CMP16GX3M4A1333C9 9-9-9-24
CMP24GX3M6A1333C9 9-9-9-24
CMX4GX3M1A1600C7 7-8-7-20
CMX4GX3M1A1600C9 9-9-9-24 Ver2.12/5.11
CMZ4GX3M1A1600C9 9-9-9-24 Ver5.11
CMZ4GX3M1A1600C9B 9-9-9-24
CMX8GX3M2A1600C9 9-9-9-24 Ver5.11
CMZ8GX3M2A1600C8 8-8-8-24 Ver2.12/5.11
CMZ8GX3M2A1600C9 9-9-9-24 Ver5.11
CMZ8GX3M2A1600C9B 9-9-9-24 Ver2.12/5.11
CMP8GX3M2A1600C8 8-8-8-24
CMP8GX3M2A1600C9 9-9-9-24 Ver5.11
CMZ12GX3M3A1600C9 9-9-9-24 Ver5.11
CMP12GX3M3A1600C9 9-9-9-24 Ver5.11A
CMZ16GX3M4A1600C9 9-9-9-24
CMZ16GX3M4A1600C9B 9-9-9-24
CMP24GX3M6A1600C9 9-9-9-24
CMZ8GX3M2A1866C9 9-10-9-27 Ver5.11
CMX8GX3M2A2000C9 9-10-9-27 Ver5.11
CMT8GX3M2A2000C9 9-10-9-27 Ver5.11
CMX12GX3M3A2000C9 9-10-9-27 Ver5.11
CMT12GX3M3A2000C9 9-10-9-27 Ver5.11
CMZ12GX3M3A2000C10 10-10-10-27
CMGTX7 DDR3-2400 9-11-10-30 Ver5.11


以下推測。
・一定時期以降、トリプルチャネルでは末尾にAが付くようになった?
・1GbのElpidaは2.2がB-die、2.3がD-die、2.1はA-die以前(上記ラインナップでは実質Hyper)?
・1Gbの一定時期以降、下位~中位は2.3、中位~上位は7.1で統一されつつある?
・2Gbでは表記がVer x.1xとなった?

拍手[6回]

今までのハイクロックテストの結果を貼り付けてみる。


GeIL GET34GB2500C9DC PSC
仕様:DDR3-2500 9-11-9-27 1.65V
DDR3-2681.4 9-11-9-31

A-DATA AX3U2000GB2G2-DG2 ELPIDA BBSE
仕様:DDR3-2000 9-9-9-24 1.65V
DDR3-2633.4 9-10-9-24

G.Skill F3-12800CL7D-4GBECO PSC XDT
仕様:DDR3-1600 7-8-7-24 1.35V
DDR3-2633.4 9-12-9-31

G.Skill F3-18400CL8D-4GBPIS PSC XED
仕様:DDR3-2300 8-11-8-28 1.65V
DDR3-2609.6 9-10-9-31

Transcend TX2400KLU-4GK PSC XEN
仕様:DDR3-2400 9-11-9-28 1.65V
DDR3-2609.6 9-11-9-31


Corsair CMT4GX3M2A2000C8 PSC
仕様:DDR3-2000 8-9-8-27 1.65V
DDR3-2597.4 9-11-9-31

Mach Xtreme Technology MXD3AR21334GK PSC XDZ
仕様:DDR3-2133 9-10-9-27 1.65V
DDR3-2406 7-10-7-28
DDR3-2585 9-11-9-31

Winchip WRBD32133C10U-4GX2 ELPIDA EDBG
仕様:DDR3-2133 10-10-10-30 1.65V 4GBx2
DDR3-2573.6 10-10-10-24

GeIL GU34GB2133C9DC ELPIDA BBxx
仕様:DDR3-2133 9-9-9-28 1.65V
DDR3-2537.6 10-10-10-27 @1.65V

G.Skill F3-12800CL7D-8GBSR Hynix
仕様:DDR3-1600 7-8-7-24 1.6V 4GBx2
DDR3-2334.2 9-11-9-24
DDR3-2502.0 10-12-10-27

Corsair Memory CMX4GX3M2A1600C9 ELPIDA BDxx
仕様:DDR3-1600 9-9-9-24 1.65V
@1セット目
DDR3-2394.2 10-12-9-29
@2セット目
DDR3-2418 9-12-10-28
DDR3-2490 10-13-10-30

Corsair Memory CMT4GX3M2A1600C6 ELPIDA MGH-E HYPER
仕様:DDR3-1600 6-6-6-16 1.65V
DDR3-2322.2 8-8-8-20
DDR3-2442 9-9-8-22

Patriot Memory PVV34G2000LLKB MGH-E HYPER
仕様:DDR3-2000 8-8-8-26 1.65V
DDR3-2334.2 8-8-8-22
DDR3-2441.8 9-8-8-23

Kingston KHX2000C9AD3T1K2/4GX ELPIDA BDBG
仕様:DDR3-2000 9-11-9-27 1.65V
DDR3-2442 9-12-10-27

A-DATA AX3U1866PB2G8-TP2 ELPIDA MGH-E HYPER
仕様:DDR3-1866 8-8-8-24 1.55-1.75V
DDR3-2322.2 8-8-8-24
DDR3-2406.4 9-8-8-23


Corsair Memory CMT8GX3M2A2000C9 hynix
仕様:DDR3-2000 9-10-9-27 1.65V 4GBx2
DDR3-2382 10-12-10-27

Kingston KHX1600C9D3LK2/4GX ELPIDA BDSE
仕様:DDR3-1600 9-9-9-27 1.35V
DDR3-2358 10-12-10-30-92

Corsair TR3X6G1866C7GTF ELPIDA MNH-E HYPER
仕様:DDR3-1866 7-8-7-20 1.65V
DDR3-2226.4 8-8-8-22
DDR3-2346.2 9-8-8-23

SanMax SMD-4G88NP-13H-D ELPIDA BFBG
仕様:DDR3-1333 9-9-9-24 1.5V
DDR3-2310.2 10-11-10-27

SanMax SMD-4G88NP-16H(HYPER)-D ELPIDA MNH-E HYPER
仕様:DDR3-1600 9-9-9-28
DDR3-2262.2 9-9-8-22

Patriot Memory PVV34G1600LLKB
仕様:DDR3-1600 8-8-8-24 1.65V
DDR3-2262.4 10-10-9-25

GeIL GG34GB1333C9DC
仕様:DDR3-1333 9-9-9-24 1.3V
DDR3-2262.4 11-11-13-28 @Vdimm1.53V

A-DATA AX3U1866PB2G8-DP2 ELPIDA MNH-E HYPER
仕様:DDR3-1866 8-8-8-24 1.55~1.75V
DDR3-2154.4 8-8-8-24
DDR3-2190.4 10-10-10-30

OCZ Technology OCZ3G1600LV6GK
仕様:DDR3-1600 8-8-8-24 1.65V
DDR3-2118.8 10-10-10-28

BCLK220付近からはCPUの限界がきてるので、PSCのいくつかはメモリー側に伸びしろがまだある予感。

拍手[5回]

レビューに書くのは控えたのですが、年末にHD6970化の話を見て即IYH!したHD6950のお話を。

RADEON HD6970とHD6950では、異なる点はGPU及びVRAMの周波数とシェーダー数、あとは補助電源のピン数くらいなもので、チップはおろか基板すらも同一である様子。
部品自体は変わらないため、性能差はBIOSによる制御に依存するってな具合でBIOS書き換えによるHD6970化が可能との話でした。
補助電源のピン数は電源側の要求水準を規定する程度の意味しかないので、8pin対応のコネクタを持つ電源なら問題ないでしょう。
しかもHD6970/HD6950ではBIOSを2組搭載し、スイッチによる切り替えが可能…これは挑戦するっきゃないよね!
と勘違いして試してみました。


★準備

HD6950のBIOSはPC起動前に書き換え可能な方にスイッチを切り替えておきましょう。

初めて書き換えを行う場合は、前もってBIOSの保存をしておくことをオススメします。
GPU-Zの場合ならGPU情報タブのBIOS Version右側のボタンにて。

HD6970のBIOSは前もって準備しておきましょう。
今回はTechPowerUp!のVGA BIOS Collectionから、無難にSapphireのリファレンス仕様の物を持ってきました。


★ATI Winflashを用いて書き換えてみる

DOS起動とかコマンドとか面倒だって人はこちらで。
ATI Winflashのバージョンは2.0.1.13。

早速ATI Winflashを起動してみます。
準備したHD6970のROMを読み込み、「プログラム」を押すだけで完了…と即終わるのが通常ですが、BIOSを削除できないとのエラーが発生。
ロックを解除するためにATI Winflashを一度閉じ、コマンドプロンプトで「atiwinflash -unlockrom 0」と入力して再度書き換え手順を踏みます。
無事終えればPCを再起動するよう要求されます。
再起動してGPU-Zを見てシェーダー数、GPU/VRAM周波数が変化していれば成功です。


★ATIflashを用いて書き換えてみる

OS起動中の書き換えは怖いという人、またはBIOSがイってOS起動できなくなった人はこちらで。
ATIflashは現状こちらのフォーラムにて紹介されているものが対応しています。

今回はUSBメモリーを起動ディスク化して行っています。
YouTubeにてHD6970化の様子が配信されているので、参考にどうぞ

050.jpg動画ではHD6950のROM保存や先に紹介したROMのアンロックも行っていますが、こちらは一度終えていれば必要ありません。
起動後にATIflashのあるディレクトリに移り、コマンドで「atiflash -p -f 0 (ROMファイル名)」と入れてEnterを押せば書き換えが行われます。




★Radeon Bios EditerにてBIOSを編集してみる…が

HD6970/HD6950に対応したRBEv1.27がリリースされたので早速弄ってみました。
電圧調整にも対応という事でwktkしてたのですが…
ATIflashで散々書き換えて試した結論が以下の通り。

電圧のみならず、クロック調整、クロック上限のどれを弄ってもOS起動不能に orz
ファン設定は動作に支障は出ないものの反映もされていない様子 orz

うーむ…海外のフォーラムでも注意文らしきもので調整についての警告があったりもしましたが、上限撤廃に成功してるSSもあったりで謎のまま。
ロクに調べもせず特攻してしまったので、ほとぼりが冷めた頃にまた試してみようと思います。


HD6970動作についてはレビューを参照してくださいませ。

拍手[1回]

プロフィール
HN:
LeoMajor
性別:
非公開
自己紹介:
coneco.netのレビュー裏話や、PCの話題の独り言が中心。

旧ブログ
http://leomajor.exblog.jp/
カレンダー
04 2017/05 06
S M T W T F S
1 2 3 4 5 6
7 8 9 10 11 12 13
14 15 16 17 18 19 20
21 22 23 24 25 26 27
28 29 30 31
Twitter
最新CM
[09/12 サイズ工作員]
[08/07 kymsk]
[07/29 Leo]
[07/29 G1]
[07/14 west]
最新TB
ブログ内検索
忍者ブログ [PR]
